폐기물매립장

폐기물매립장

환경오염방지시설

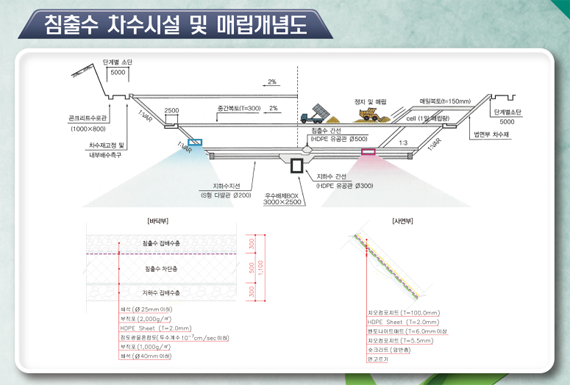

침출수 처리시설 및 매립 개념도

침출수 차수시설 및 매립 개념도 - 침출수 차수시설 및 매립개념도를 나타낸 도면입니다. 상단에는 매립장의 전체 단면이 그려져 있으며, 좌측부터 단계별 소단, 콘크리트 수로관, 차수재고정 및 내부배수측구가 표기되어 있습니다. 중앙에는 2% 경사의 중간복토, 침출수 간선(HDPE 유공관), 우수배제BOX, 지하수 간선이 위치하며, 우측에는 정지 및 매립 작업 중인 트럭과 매립복토, 1일 매립량(cell), 법면부 차수재가 있습니다. 하단 좌측은 바닥부 단면으로 위에서부터 침출수 집배수층, 침출수 차단층, 지하수 집배수층으로 나뉘며 쇄석, 부직포, HDPE Sheet, 점토광물혼합토 등으로 세밀하게 구성되어 있습니다. 하단 우측은 사면부 단면으로 지오컴포지트, HDPE Sheet, 벤토나이트매트, 숏크리트, 면고르기 등의 적층 구조를 보여줍니다.

침출수 누수 감지 시스템

HDPE SHEET는 절연체 역할을 하며, 상하부의 전극에 전류를 흐르게 하면 뚫어진 부분으로 전류가 흘러 전기적 저항이 저하되는 것을 감지하여 침출수 누수면 크기와 위치를 탐지한다.

침출수 누수감지시스템 원리 - 상부 전극, HDPE SHEET, 하부 전극의 적층 구조를 나타낸 단면도입니다. 검은색으로 표시된 중간층인 HDPE SHEET에 틈이 벌어진 '파손부위'가 있으며, 이 파손 부위를 통해 상부 전극과 하부 전극 사이가 전기적으로 연결되는 탐지 원리를 보여주고 있습니다. 매립시설 침출수 누수감지시스템 개념도 - 격자 무늬 형태의 상부전극과 하부전극 사이에 넓은 판 형태의 HDPE SHEET가 샌드위치처럼 끼워져 있는 입체 구성도입니다. 도면 좌측에는 상부전극과 하부전극 양쪽 모두에 선으로 연결된 '분석장치'가 배치되어 있어 전체적인 시스템의 연결 구조를 나타내고 있습니다.
